X射線它具有波長短、穿透力強、瑩光、攝影作用及生物效用等特征。通過透視、攝片、照射等手段方法，對人體內部器客進行診斷及治療。X射線射入人體后被吸收產生的生物效應對人體有損害，損害的程度隨吸收劑量而定。一般來說，過小劑量對人體無大損害，大劑量可導致組織細胞破壞及血液系統方面的病變。
在放射科中經常會使用防輻射屏風開阻擋X射線，目前市面上的防輻射屏風為單塊金屬鉛板、或者多塊金屬鉛板連接而成，重量大、移動不便、占用空間大，在使用時，首先需要根據室內實際情況進行尺寸形狀定做，成本較高。
鉛屏風的制作方法如下：
特征：包括端部固定架、中間固定架和鉛膠皮；
所述的端部固定架包括支撐桿以及與支撐桿底部相連的底座A，所述的支撐桿為底部具有開口的門型結構，所述的底座A包括對稱設置于支撐桿兩側的各兩條成90度夾角的支腿，所述的支撐桿內頂部設置有夾持部；
所述的中間固定架包括支撐桿以及與支撐桿底部相連的底座B，所述的支撐桿為底部具有開口的門型結構，所述的底座B包括設置于支撐桿一側的三條支腿，其中，中間的支腿與支撐桿固定連接，兩邊的支腿與支撐桿鉸接且可繞支撐桿水平轉動，所述的支撐桿內頂部設置有夾持部；
所述的鉛膠皮兩端分別通過端部固定架內的夾持部固定連接，中間部分穿過中間固定架并經中間固定架內的夾持部固定連接。
其中，優選方案如下：
所述的中間固定架的個數為1～3個�？梢愿鶕�(jù)實際使用需要，組成多種結構形式的屏風，靈活多便。
所述的夾持部為彈簧夾。
所述的端部固定架和中間固定架由304不銹鋼制作而成。
本實用新型所具有的有益效果是：(1)鉛膠皮替代了傳統的金屬鉛板，重量輕，方便移動；(3)借助鉛膠皮柔軟的特性，中間固定架的加入可以改變鉛膠皮的角度方向，從而可以組成多種結構形式的屏風，適用于不同的空間結構下。
實施例1：

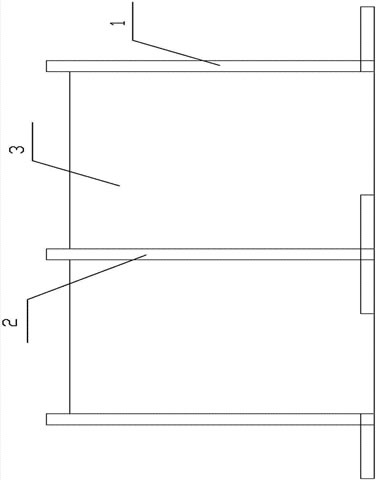

如圖1～圖3所示，一種防輻射屏風，包括端部固定架1、中間固定架2和鉛膠皮3；

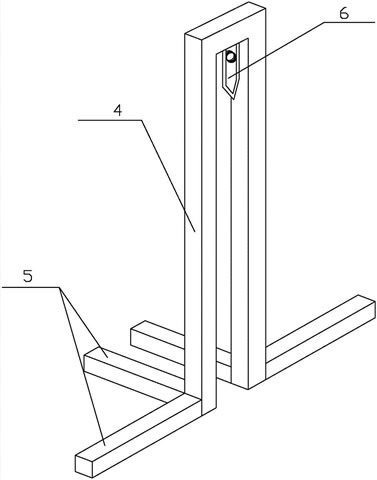

所述的端部固定架1包括支撐桿4以及與支撐桿4底部相連的底座A 5，所述的支撐桿4為底部具有開口的門型結構，所述的底座A 5包括對稱設置于支撐桿4兩側的各兩條成90度夾角的支腿，所述的支撐桿4內頂部設置有夾持部6；
所述的中間固定架2包括支撐桿4以及與支撐桿4底部相連的底座B 7，所述的支撐桿4為底部具有開口的門型結構，所述的底座B 7包括設置于支撐桿4一側的三條支腿，其中，中間的支腿與支撐桿4固定連接，兩邊的支腿與支撐桿4鉸接且可繞支撐桿4水平轉動，所述的支撐桿4內頂部設置有夾持部6；
所述的鉛膠皮3兩端分別通過端部固定架1內的夾持部6固定連接，中間部分穿過中間固定架2并經中間固定架2內的夾持部6固定連接。
所述的中間固定架2的個數為1個。
所述的夾持部6為彈簧夾。
所述的端部固定架1和中間固定架2由304不銹鋼制作而成。
1.一種防輻射屏風，其特征在于：包括端部固定架、中間固定架和鉛膠皮；
所述的端部固定架包括支撐桿以及與支撐桿底部相連的底座A，所述的支撐桿為底部具有開口的門型結構，所述的底座A包括對稱設置于支撐桿兩側的各兩條成90度夾角的支腿，所述的支撐桿內頂部設置有夾持部；
所述的中間固定架包括支撐桿以及與支撐桿底部相連的底座B，所述的支撐桿為底部具有開口的門型結構，所述的底座B包括設置于支撐桿一側的三條支腿，其中，中間的支腿與支撐桿固定連接，兩邊的支腿與支撐桿鉸接且可繞支撐桿水平轉動，所述的支撐桿內頂部設置有夾持部；
所述的鉛膠皮兩端分別通過端部固定架內的夾持部固定連接，中間部分穿過中間固定架并經中間固定架內的夾持部固定連接。
2.根據權利要求1所述的一種防輻射屏風，其特征在于：所述的中間固定架的個數為1～3個。
3.根據權利要求1所述的一種防輻射屏風，其特征在于：所述的夾持部為彈簧夾。
4.根據權利要求1所述的一種防輻射屏風，其特征在于：所述的端部固定架和中間固定架由304不銹鋼制作而成。
|
